Özel Üretim Türbin Yatak Soğutucuları: Sisteme Uygun Soğutma Çözümleri

Türbin ve jeneratör yataklarında yağ sıcaklığının kontrol altında tutulması, yağlama sisteminin çalışma koşullarının korunmasına yardımcı olur. Özel üretim türbin yatak soğutucuları; soğutma ihtiyacı, yatak gövdesinin geometrisi ve mevcut bağlantılar birlikte değerlendirilerek tasarlanır.

Özellikle dairesel yerleşime sahip yataklarda, soğutucunun biçimi ve montaj ölçüleri uygulamaya göre değişebilir. Bu nedenle uygun çözümün belirlenmesinde hem ısı transferi hem de mekanik uyum önem taşır. Teknik kaynak: Sterling Thermal Technology

Türbin yatak soğutucusu nasıl çalışır?

Yağ banyosuna yerleştirilen serpantin tipi soğutucularda, yağdaki ısı boru yüzeyleri üzerinden boruların içindeki soğutucu akışkana aktarılır. Soğutma performansı; ısı transfer yüzeyi, yağın hareketi ve yağ ile soğutucu akışkan arasındaki sıcaklık farkıyla ilişkilidir.

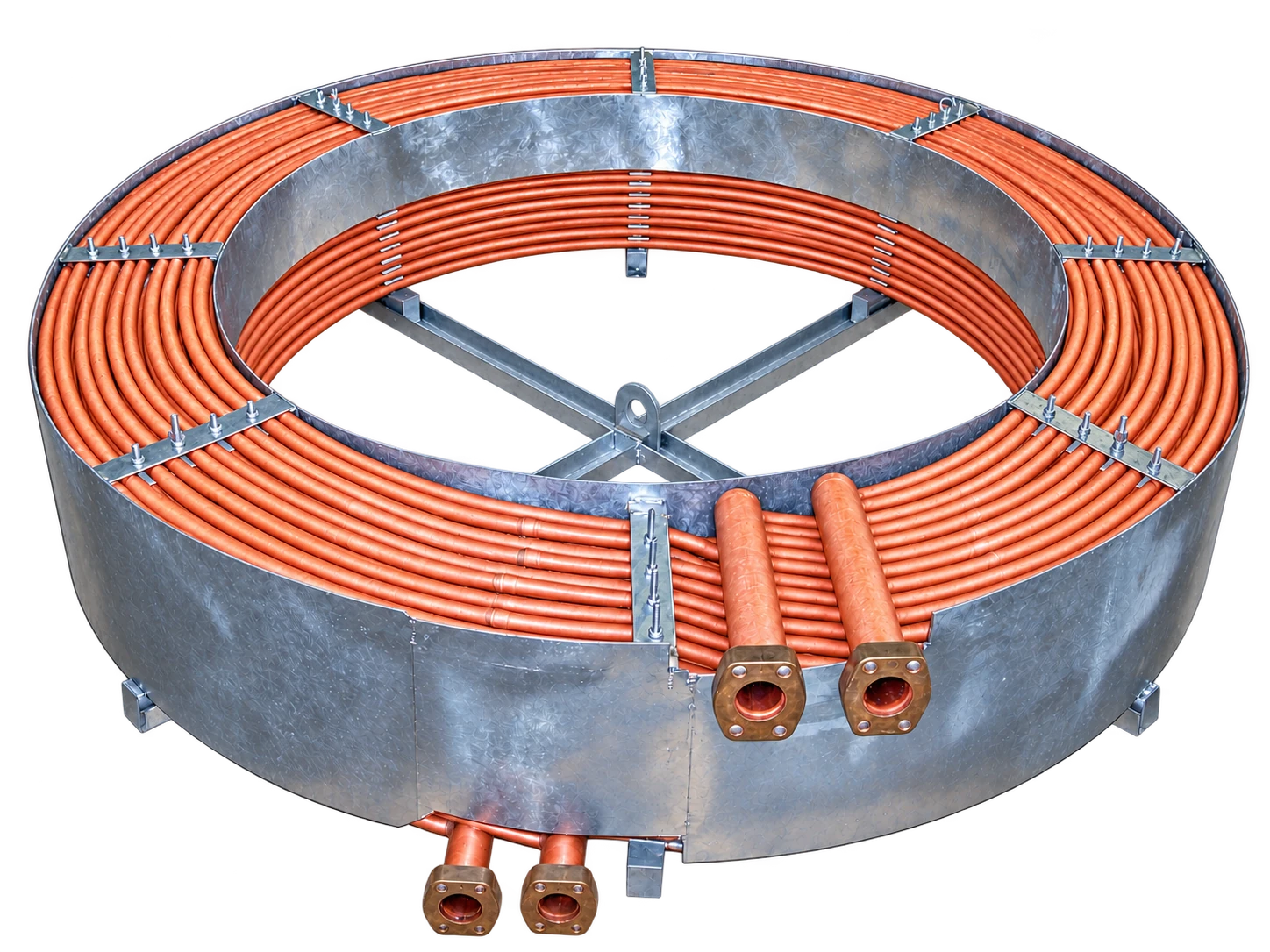

Dairesel veya bölümlü boru düzenleri, yatak çevresindeki kullanılabilir alana uygun bir yerleşim sağlayabilir. Uygun tasarımda boruların konumu, yağ dolaşımını ve bakım erişimini birlikte gözetmelidir. Teknik kaynak: Sterling Thermal Technology

Neden özel üretim tercih edilir?

Mevcut bir tesiste standart ölçülü soğutucu kullanmak her zaman mümkün olmayabilir. Bağlantı yönleri, montaj noktaları, kullanılabilir hacim ve sökme-takma koşulları projeye özel değerlendirme gerektirir.

Özel üretim yaklaşımı, yeni ekipman projelerinin yanında mevcut soğutucuların yenilenmesinde de kullanılabilir. Teknik çizim bulunmadığında, mevcut parçanın ölçülmesi ve bağlantı detaylarının kayıt altına alınmasıyla bir yenileme projesi geliştirilebilir. Teknik kaynak: RetubeCo

Tasarımda hangi bilgiler önemlidir?

Doğru bir teknik değerlendirme için aşağıdaki bilgiler birlikte ele alınmalıdır:

• Soğutucunun dış ölçüleri, iç açıklığı ve montaj yüksekliği.
• Bağlantı çapları, flanş detayları ve giriş-çıkış yönleri.
• Yağ ve soğutucu akışkanın türü ile çalışma koşulları.
• Gerekli soğutma kapasitesi, sıcaklıklar, debi ve basınç bilgileri.
• Boru, taşıyıcı yapı ve bağlantı parçalarının malzeme gereksinimleri.
• Bakım erişimi, temizlik ve montaj kısıtları.

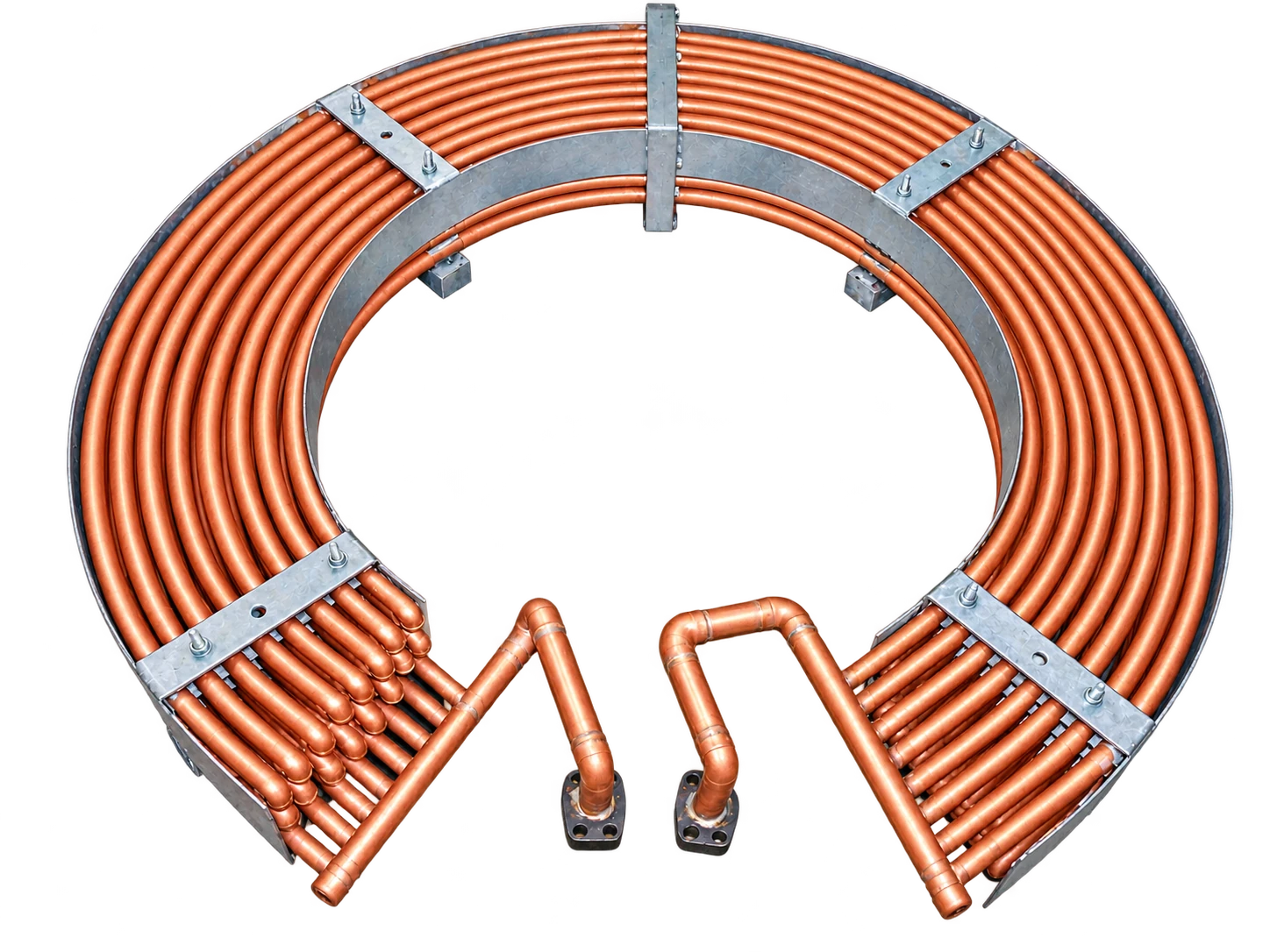

Bakır borulu bir düzen değerlendirildiğinde de malzeme uygunluğu, akışkan özellikleri ve korozyon koşullarıyla birlikte incelenmelidir. Basınç ve sızdırmazlık testleri ile gerekli kontrol belgelerinin kapsamı, üretim öncesinde proje şartlarına göre tanımlanmalıdır. Teknik kaynak: JEDHeatExchanger

Teklif talebi için neler hazırlanmalı?

Mevcut soğutucunun fotoğrafları, teknik çizimi veya ölçülü krokisi başlangıç değerlendirmesini kolaylaştırır. Bağlantıların yakın plan görüntüleri, çalışma koşulları ve talep edilen adet de paylaşılmalıdır.

Fotoğraflar ürünün genel yapısını gösterir; kesin üretim ölçüleri ve performans gereksinimleri ayrıca doğrulanmalıdır.

İlgili ürün: Türbin Yatak Soğutucuları. Proje bilgilerinizi paylaşmak için iletişim sayfamızı ziyaret edebilirsiniz.
